Камера КСО 210

Камера сборная одностороннего обслуживания КСО-210 предназначена для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью. Камера КСО 210 применяется в качестве распределительных устройств (РУ), в том числе блочно-модульном исполнении (ЗРУ) напряжением 6 – 10 кВ, служащие для приема и распределения электроэнергии электрических сетей промышленности, сельского хозяйства, электрических станций и подстанций электрификации железнодорожного транспорта. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер. В состав серии КСО-210 входят различные типоисполнения камер, отличающиеся друг от друга конструкцией, назначением и применяемой комплектующей аппаратурой. Камера КСО 210 на номинальный ток 630 А, 02 типоисполнения по схеме главных цепей, климатического исполнения У3, выполненная по ТУ 3414-001-61299444-2009.

Технические характеристики КСО 210

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей камер с вакуумным выключателем, А	630, 1000
Номинальный ток отключения камер с вакуумным выключателем, кА	12,5; 20
Ток термической стойкости камер с вакуумным выключателем (кратковременный ток), кА	20
Ток электродинамической стойкости камер с вакуумным выключателем, кА	52
Номинальный ток главных цепей камер с выключателем нагрузки, А	400; 600
Номинальный ток отключения камер с выключателем нагрузки, А	630
Ток термической стойкости камер с выключателем нагрузки (кратковременный ток), кА	20
Ток электродинамической стойкости камер с выключателем нагрузки, кА	51

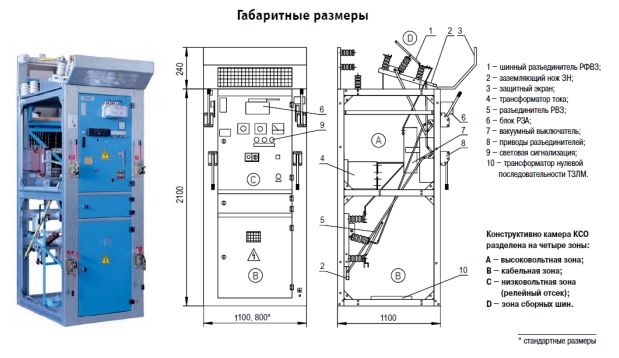

ширина	800 (1000)
глубина	1100
высота	2100 (2340) ±5
для камер с вакуумным выключателем	3
для камер с выключателем нагрузки	1
Номинальный ток трансформаторов тока, А	50; 75; 100; 150; 200;  300; 400; 630; 800; 1000
Номинальный ток сборных шин, А	630; 1000
Номинальный ток шинных мостов, А	630; 1000
– цепи защиты, управления и сигнализации постоянного и переменного тока, В	110, 220
– цепи трансформаторов напряжения, В	100
– цепи трансформаторов собственных нужд, В	220, 380
– внутри камеры КСО, В	24
– снаружи камеры КСО, В	220
Ток плавкой вставки силового предохранителя, А	2; 3,2; 5; 8; 10; 16; 20; 31,5; 50; 80; 100; 160

Все установленные в камере КСО 210 аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Из камер КСО-210 могут собираться распределительные устройства РП, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер КСО 210. Камера КСО 210 представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Внутри камеры размещена аппаратура главных цепей. Рукоятки приводов и аппаратов управления расположены с фасадной стороны камеры.
