Камера КСО 212

Камеры KCО 212 предназначаются для работы в электроустановках 3-фазного тока 50-60 Гц и 6-10 кВ для системы с нейтралью, заземленной или изолированной дугогасящим реактором. КСО 212 используются для сбора распредустройств РП, служащие не только для приема, но и распределения электричества. Камера КСО 212 – это конструкция из гнутых листовых металлических профилей. В камере установлена аппаратура главных цепей, снаружи находятся рукоятки аппаратов управления и приводов. Камеры изготавливаются по техническому заданию и опросному листу заказчика в соответствии с техническими условиями ТУ 3414-002-78286233-2011.

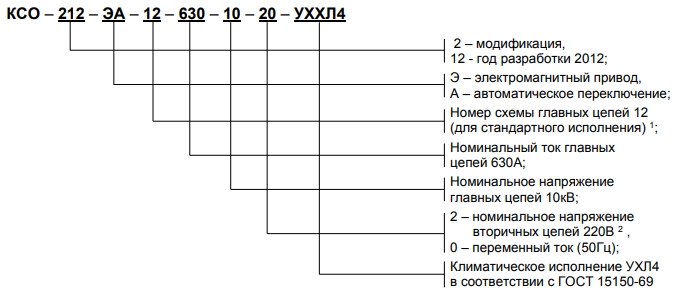

Технические характеристики КСО 212

Номинальное напряжение на стороне ВН, кВ	6; 10
Номинальное рабочее напряжение, кВ	7,2; 12
Номинальный ток главных цепей, А	630; 1000
Номинальный ток трансформатора тока, А	50; 75; 100; 150; 200; 300; 400; 630; 800
Ток термической стойкости в течение 1 с на стороне ВН, кА	до 20
Ток электродинамической стойкости на стороне ВН, кА	до 51
Номинальное напряжение вспомогательных цепей, В – цепи защиты, управления и сигнализации – освещения	220 36
Вид изоляции	Комбинированная
Условия обслуживания	односторонее
Степень защиты КСО с лицевой стороны, по ГОСТ 14254	IP20

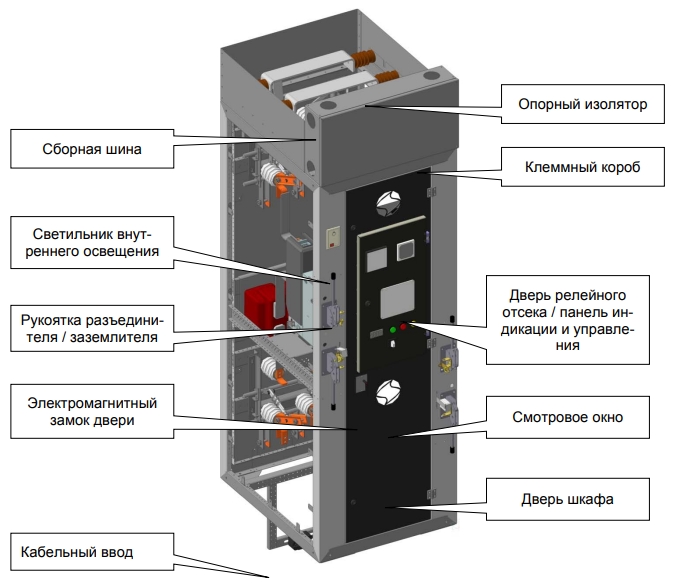

В состав КСО входят различные типосиполнения камер, отличающиеся друг от друга конструкцией, назначением, размерами и применяемой аппаратурой. Корпус камеры 212 представляет собой сварной каркас из изогнутого металлического листа. Во внутренней части находятся цепями с высоким напряжением, а на внешней части расположилась аппаратура с низким напряжением. На лицевой части ячейки находятся 2 двери, где верхняя предоставляет доступ к высоковольтной зоне и одновременно служит панелью для вторичной аппаратуры. Нижняя служит доступом к кабельным вводам, а застекленное окно предоставляет возможность контроля за работой оборудования без необходимости отключения электропитания. Внутри камера освещается 36-вольтной лампой. Благодаря компактному размещению комплектующих удалось добиться сокращения габаритов камеры. Разделение трехфазного кабеля с сечением 240 мм. кв. производится в ячейках с кабельными вводами. Блокировка в 212 модели выполняется с использованием концевого выключателя и электромагнитного замка. В случае размещения вторичных цепей, предусмотрено заземление через гибкие провода. Дополнительно используется система изолирования в местах потенциального касания, а каркас ячейки приваривается к заземленным элементам.
