Камера КСО 219

Камеры КСО-219 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении трансформаторных подстанций (ТП), распределительных пунктов (РП) и распределительных пунктов, совмещенных с трансформаторной подстанцией (РП/ТП) сетевых компаний, промышленных предприятий и на объектах инфраструктуры. КСО-219 на номинальное напряжение 10(6) кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью. Камера КСО 219 представляют собой шкаф из оцинкованной стали. Детали корпуса изготовлены на высокоточном оборудовании с ЧПУ методом штамповки. Все соединения несущих элементов конструкции выполнены на усиленных стальных заклепках. Фасадные элементы конструкции (двери, боковые панели и т.д.) окрашены порошковой краской, стойкой к механическим повреждениям.

Камеры сборные одностороннего обслуживания серии КСО-219:

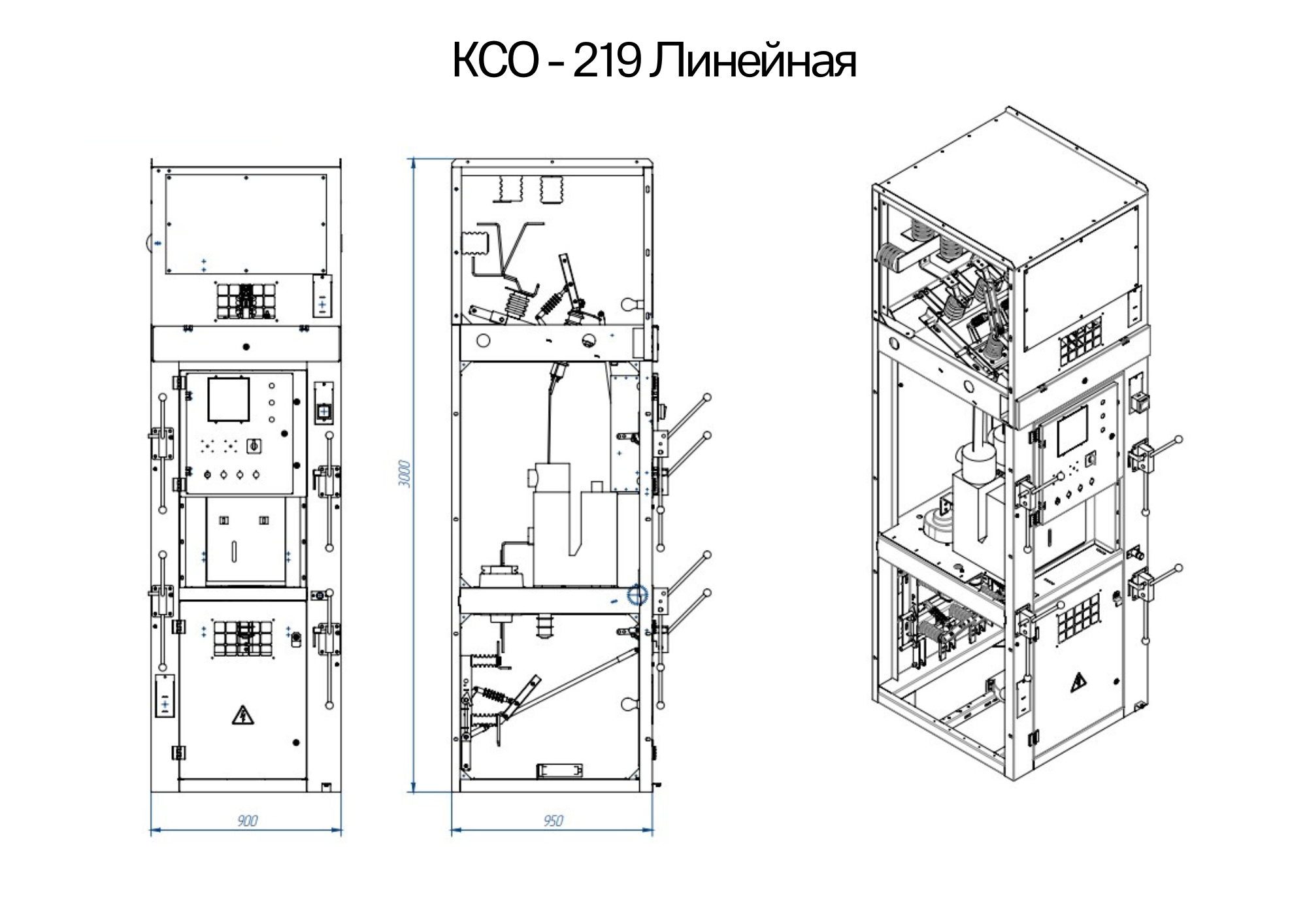

КСО 219 Линейная;

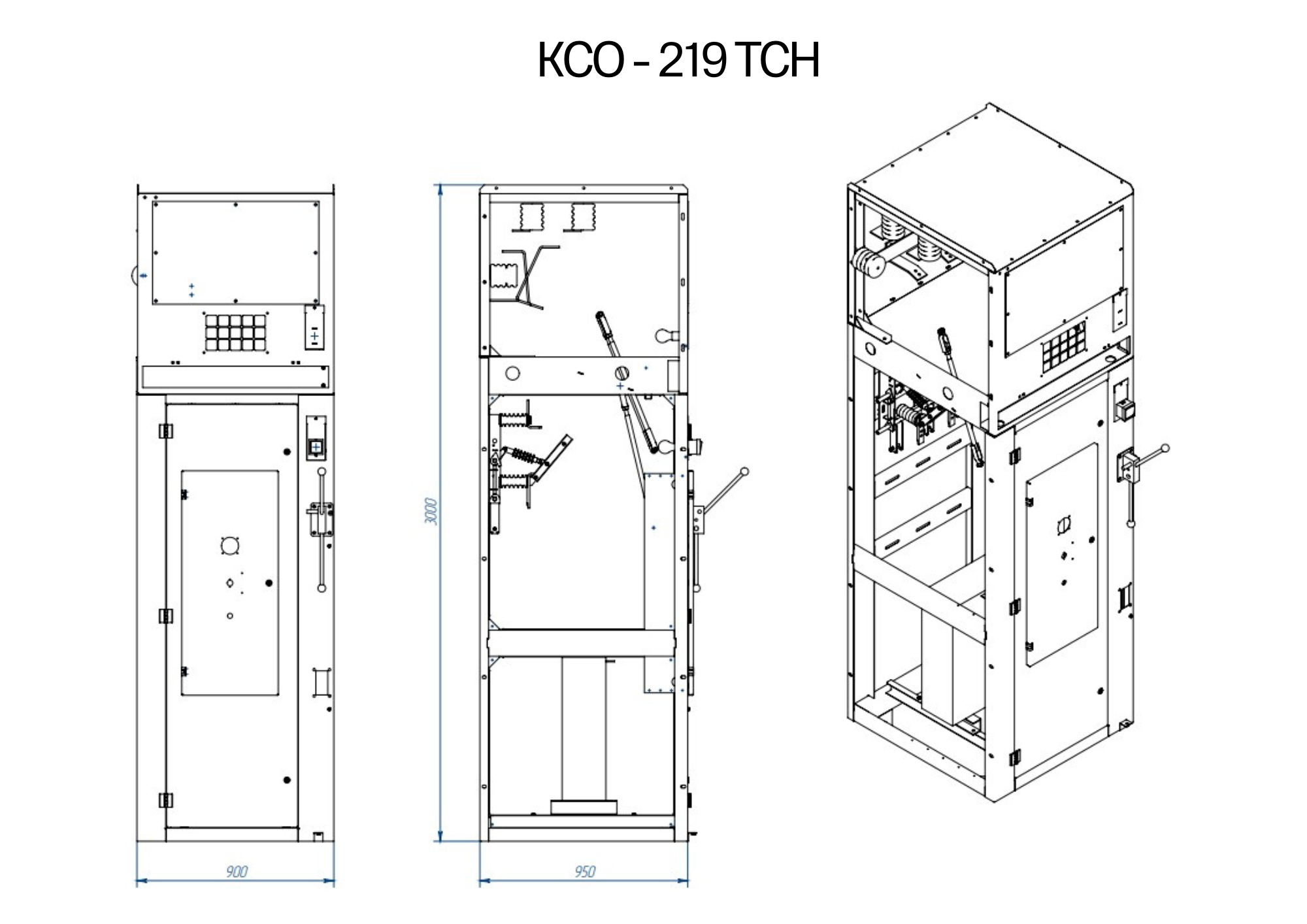

КСО 219 ТСН;

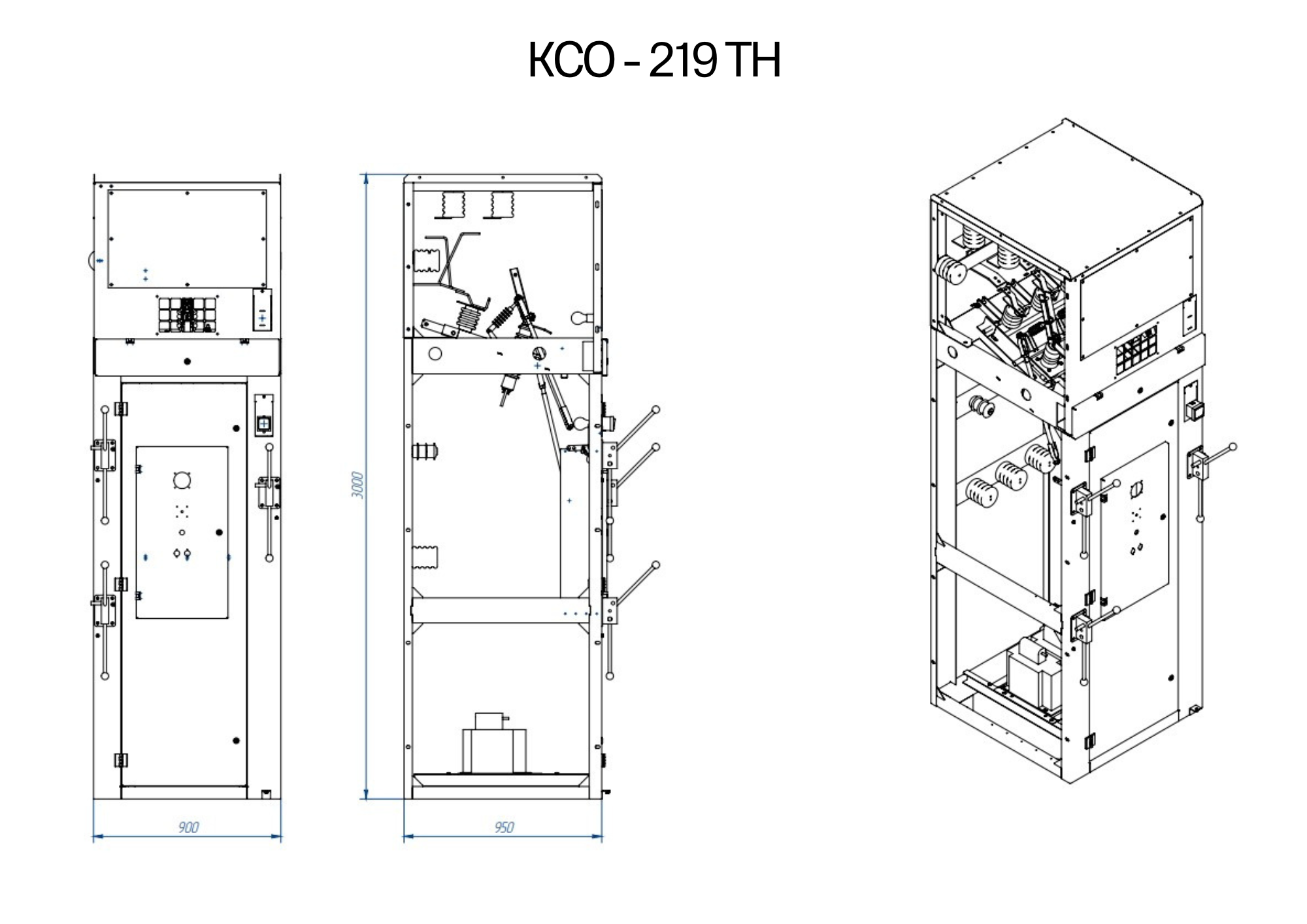

КСО 219 ТН;

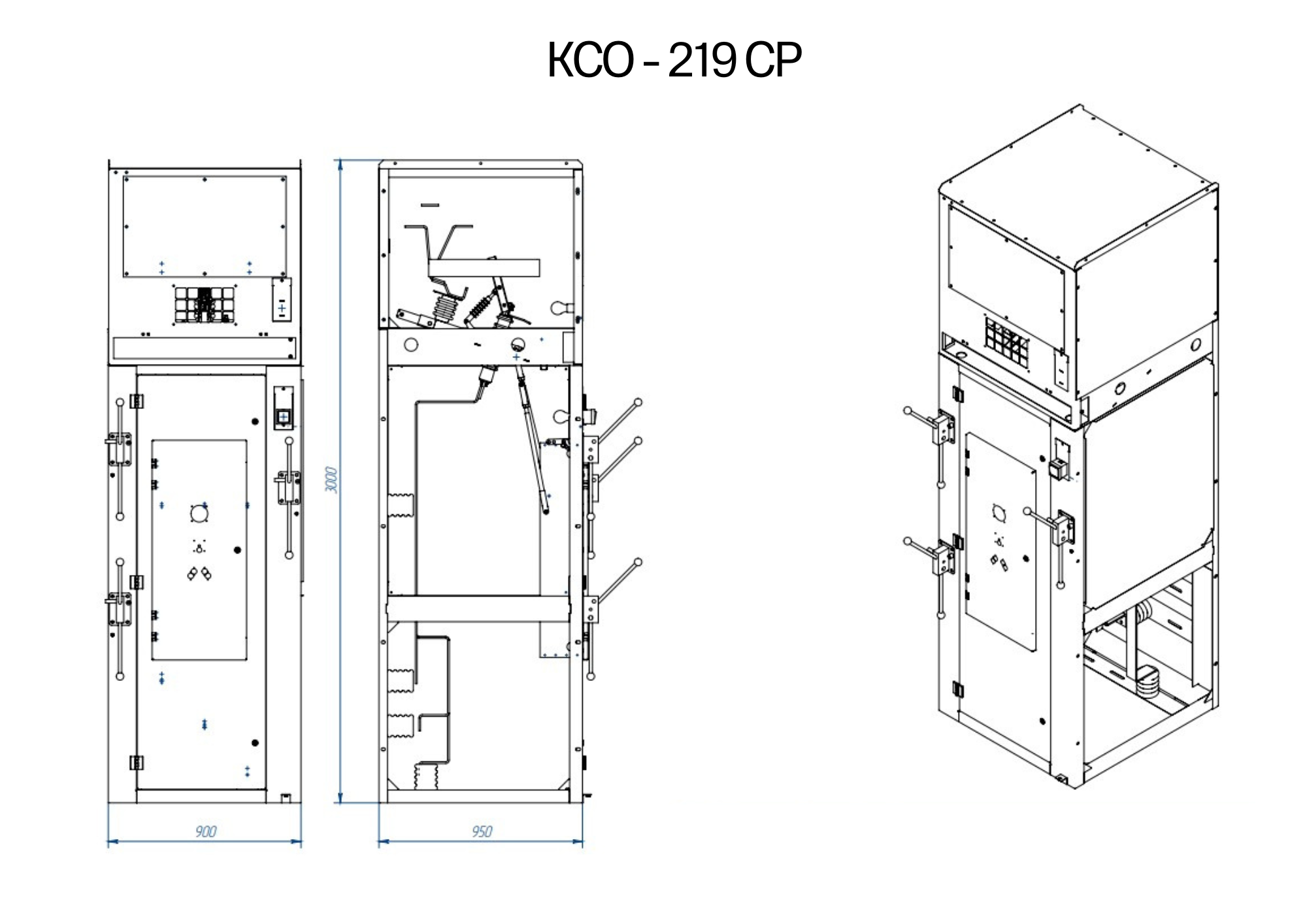

КСО 219 СР;

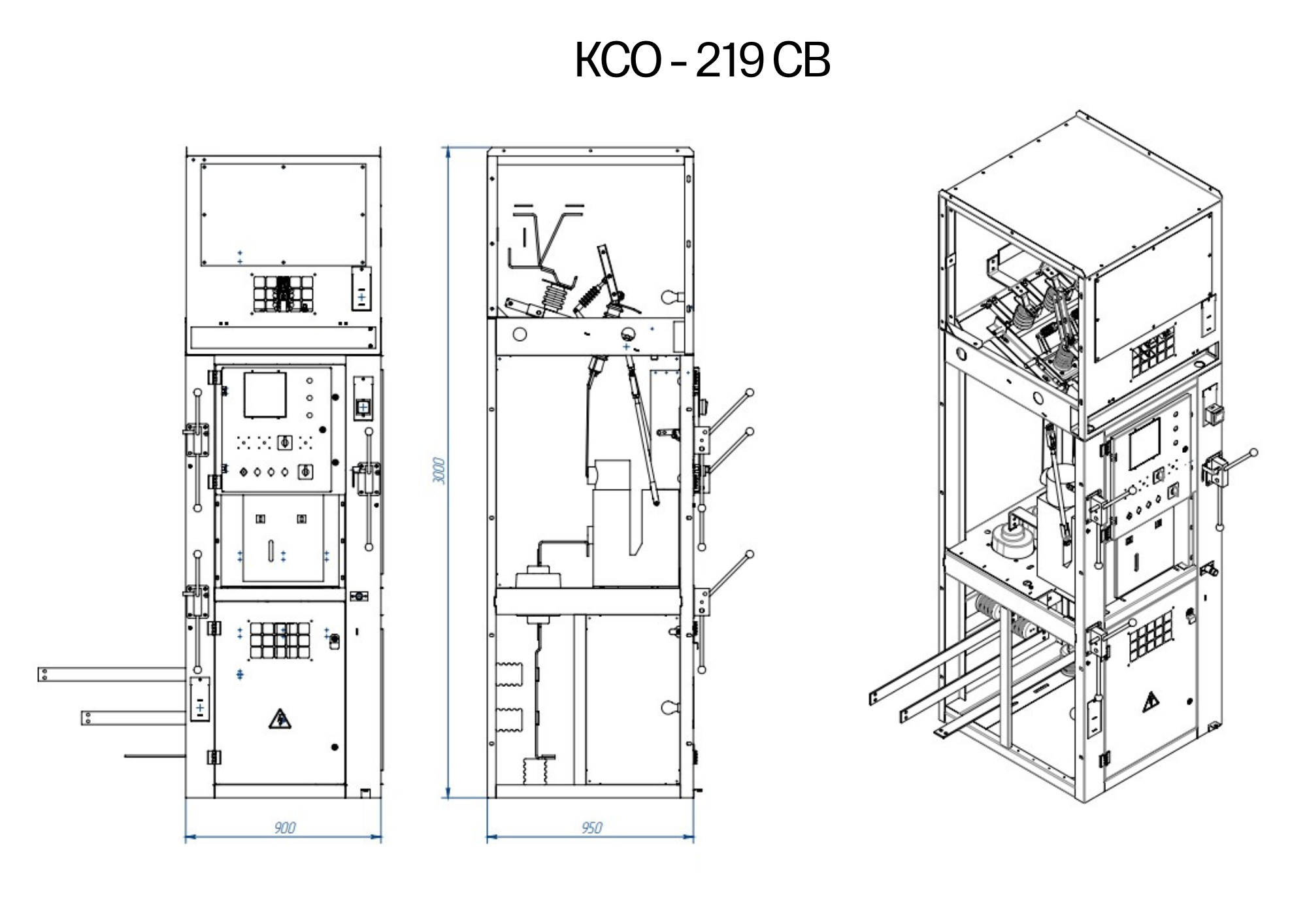

КСО 219 СВ;

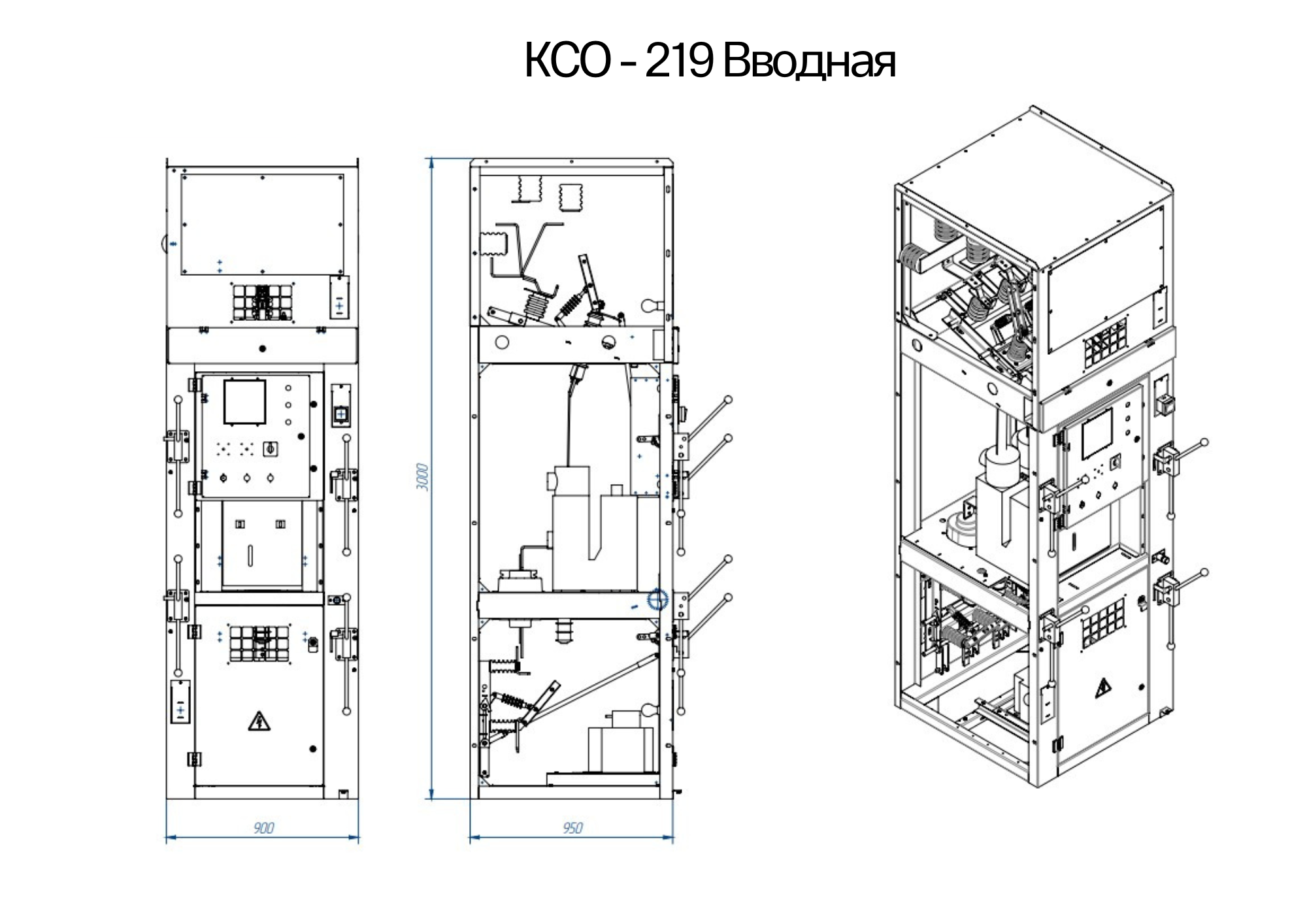

КСО 219 Вводная.

Технические характеристики КСО 219

Номинальное напряжение, кВ	6 , 10
Наибольшее рабочее напряжение, кВ	7.2 , 12
Номинальный ток, А главных цепей сборных шин	630, 1000, 1600 630, 1000, 1250, 1600
Номинальный ток трансформаторов тока, А	50/5 – 1600/5
Номинальный ток отключения силового выключателя, кА	20
Ток электродинамической стойкости, кА	51
Ток термической стойкости, кА	20
Номинальное напряжение вспомогательных цепей, В цепей переменного тока цепей постоянного тока цепей освещения	110 , 220 110 , 220 24 , 36
Габаритные размеры , мм высота ширина глубина	2200 650 (800) 1050
Масса, кг	не более 600 кг

Фото и технические характеристики могут отличаться от указанных на сайте.
