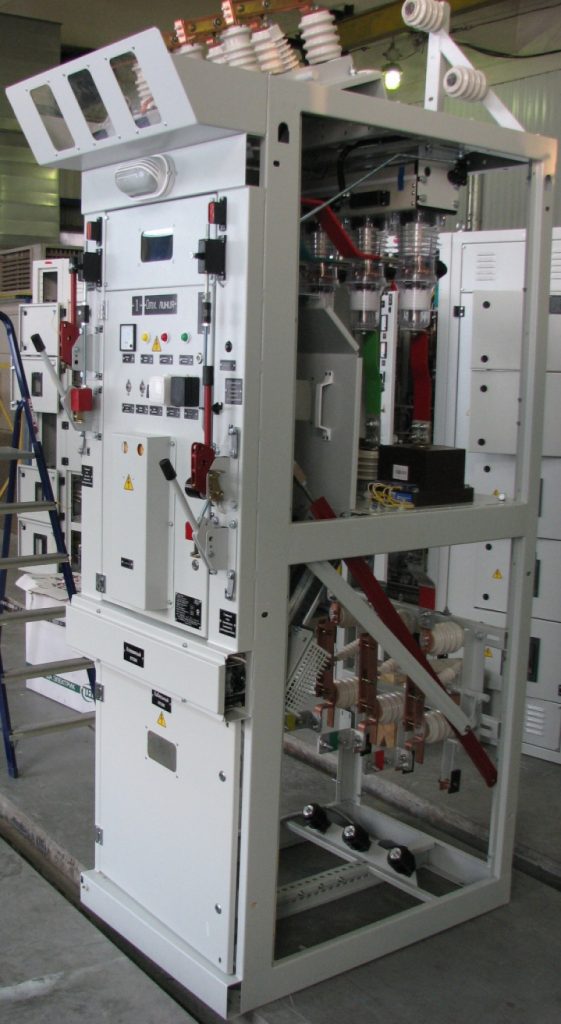

Камера КСО 298

Камеры КСО 298 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготовляются для нужд народного хозяйства и для поставки на экспорт и предназначены взамен камер серий КСО-272, КСО-285, КСО 2УМ3. Камеры имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях РУ.

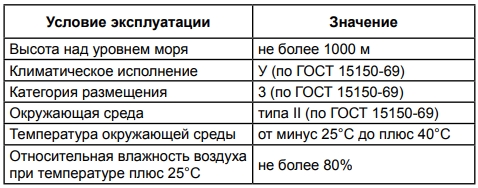

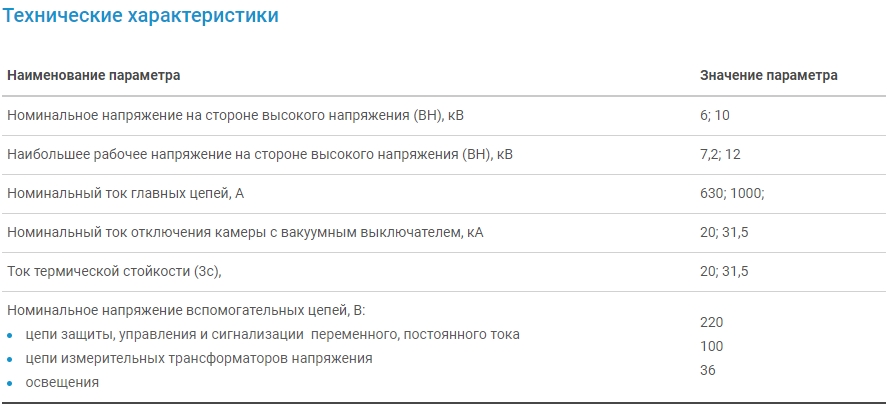

Технические данные КСО 298

1) Номинальное напряжение, кВ	6; 10
2) Наибольшее рабочее напряжение, кВ	7,2; 12
3) Номинальный ток главных цепей, А	200, 400, 630
4) Номинальный ток сборных шин, А	630; 1000
5) Номинальный ток отключения камер
¨ с высоковольтным выключателем, кА	20
¨ с выключателем нагрузки, А	400
6) Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А	51
7) Ток термической стойкости* (3с) камер с высоковольтным выключателем, кА
8) Номинальное напряжение вспомогательных цепей, В:
¨ переменного оперативного тока	220
¨ постоянного оперативного тока	220
¨ цепи трансформаторов напряжения	100
¨ цепи освещения внутри камер	36
¨ цепи трансформаторов собственных нужд	380
9) Габаритные размеры камер, мм:
¨ с высоковольтными выключателями:
высота (со сборными шинами)	2650
глубина (в основании)	1100
ширина	750
¨ с силовыми трансформаторами собственных нужд:
высота (со сборными шинами)	2650
глубина (в основании)	1100
ширина	1000
¨ с заземлением сборных шин:
высота (со сборными шинами)	2650
глубина (в основании)	1100
ширина	350

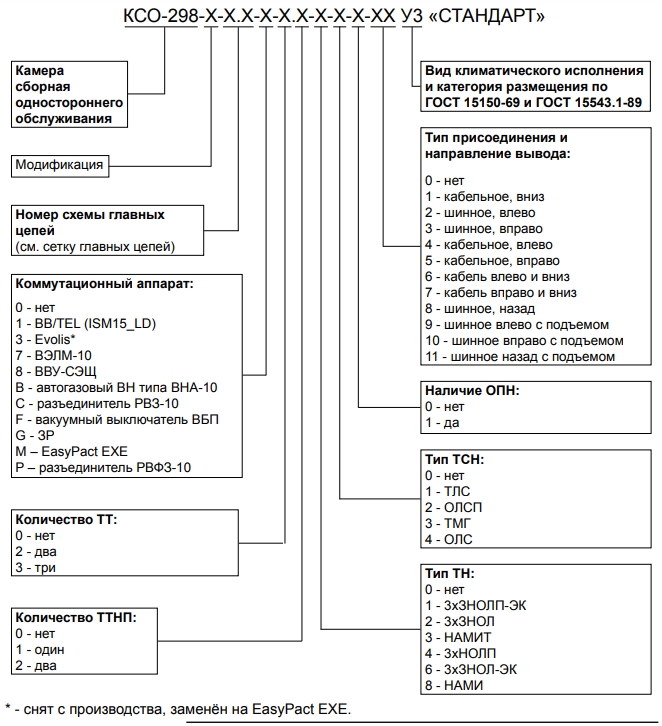

Состав ячейки КСО 298

№	Признак классификации	Исполнения камер КСО по данному признаку классификации
1	Наименование камер КСО в зависимости от установленной в них аппаратуры	камеры с высоковольтными выключателями
		камеры с силовыми предохранителями
		камеры с выключателями нагрузки
		камеры с трансформаторами напряжения
		камеры с силовыми трансформаторами собственных нужд
		камеры с разъединителями
		камеры с кабельными сборками
		камеры с аппаратурой собственных нужд
2	Уровень изоляции по ГОСТ 1516.1	Камеры КСО с нормальной изоляцией
3	Система сборных шин	Камеры КСО с одной системой сборных шин
4	Изоляция ошиновки	Камеры КСО с неизолированными шинами
5	Исполнение линейных высоковольтных вводов	камеры КСО с кабельными вводами
		камеры КСО с шинными вводами (от силового трансформатора)
6	Род установки	Камеры КСО для внутренней установки в электропомещениях
7	Степень защиты по ГОСТ 14254	IР20 для наружных оболочек фасада и
		боковых стенок;
		IР30 для боковых стенок
		крайних в ряду камер;
		IР00 для остальных частей камер
8	Условия обслуживания	Камеры КСО одностороннего обслуживания

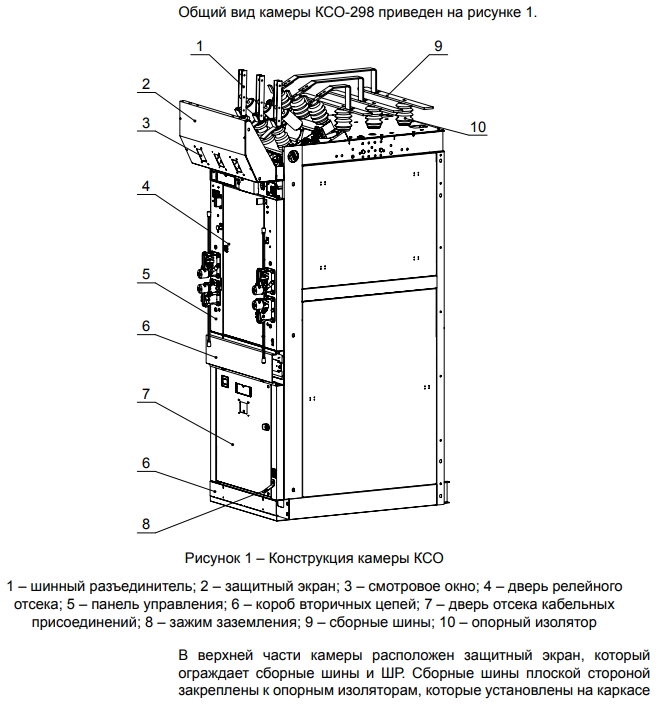

Камера КСО 198 представляет собой сварную стальную конструкцию. Внутри камеры размещено оборудование и шины главных цепей, на фасаде аппаратура управления и сигнализации. Конструкция камеры КСО 298 зависит от схемы главных цепей.
