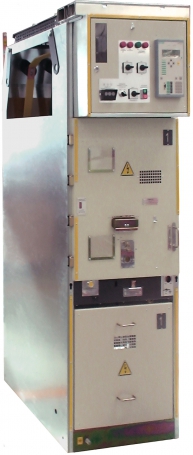

Камера КСО 298 msm
Декада
company@dekada-electro.ru
+7 (495) 185-60-27
Измайловское ш, д. 71 к. 4г-д, офис VI-гд ком. 165к (Бизнес-центр Измайлово), 105613, Москва
Описание
Данное описание предназначено для ознакомления проектных организаций, оперативного и оперативно-ремонтного персонала, обслуживающего сборные ячейки одностороннего обслуживания типа КСО 298 MSM-S ТУ3414-026-05755476-2005. Камеры КСО 298 msm напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготовляются для нужд народного хозяйства и для поставки на экспорт и предназначены взамен камер серий КСО-272, КСО-285, КСО 2УМ3. Камеры КСО 298 msm имеют маленькие габариты мм – 2650x750x1100, благодаря чему их можно использовать для модернизации и расширения площадях РУ. Камеры КСО 298 msm производится под проект заказчика по конструкции, где предусмотрен электрощит, основные, вспомогательные приборы для моделей с вакуумным, релейным выключателями и заземлением. Разработка шкафа начинается только после детального изучения и согласования параметров электромонтажного подсоединения, описанных в опросном листе. Каркас шкафа оснащается высокотехнологическими решениями, выполнен из материалов, устойчивых к коррозионным, температурным воздействиям.
|
|
КСО298
MSM-S
|
КСО298
MSM-S
|
КСО298
MSM-T
|
КСО298
MSM-VFS
|
КСО298
MSM-TS
|
КСО298
MSM-ТСН
|
КСО298 MSM CP 2-3
|
|
Электрические характеристики
|
|||||||
|
Номинальное рабочее напряжение, кВ
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
|
Номинальная частота рабочего напряжения, Гц
|
50
|
50
|
50
|
50
|
50
|
50
|
50
|
|
Испытательное напряжение промышленной частоты, кВ
|
42
|
42
|
42
|
42
|
42
|
42
|
42
|
|
Ток термической стойкости, кА
|
31.5
|
25
|
25
|
25
|
25
|
20
|
|
|
Номинальный рабочий ток сборных шин, А
|
2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
|
Номинальный рабочий ток ячеек, А
|
2000
|
1250
|
1000
|
1000
|
1000
|
8
|
|
|
Габаритные размеры
|
|||||||
|
Высота, мм
|
2100
|
2100
|
2115
|
2510
|
2300
|
2050
|
2100
|
|
Шири на, мм
|
650
|
800
|
650
|
800
|
650
|
800
|
650
|
|
Глубина, мм
|
940
|
940
|
900
|
800
|
940
|
940
|
|
|
|
|
|
|
|
|
|
|
|
Обслуживание
|
одностороннее
|
одностороннее
|
двустороннее
|
одностороннее
|
одностороннее
|
Одно/Двустороннее
|
|
|
Особенности
|
БКТП, ПС
Разгрузочные клапана сзади, подключение кабеля снизу.
Выкатной выключатель Sion/Siemens
|
БКТП, ПС
Разгрузочные клапана сзади, подключение кабеля снизу.
Выкатной выключатель
Sion/Siemens
|
БКТП, ПС
Разгрузочные клапана сзади, подключение кабеля снизу.
Выкатной выключатель
BB/TEL –Таврида Электрика
|
БКТП, ПС
Разгрузочные клапана сзади, подключение кабеля снизу.
Стационарный выключатель
VF12 – Элтехника
|
БКТП, ПС
Разгрузочные клапана сзади, подключение кабеля снизу.
Стационарный выключатель
BB/TEL –Таврида Электрика
|
БКТП, ПС
Разгрузочные клапана сзади, подключение кабеля снизу.
Стационарный разъединитель, предохранители
ТСН 25/40 кВА
|
|
Фото и технические характеристики могут отличаться от указанных на сайте.
