Камера КСО 305

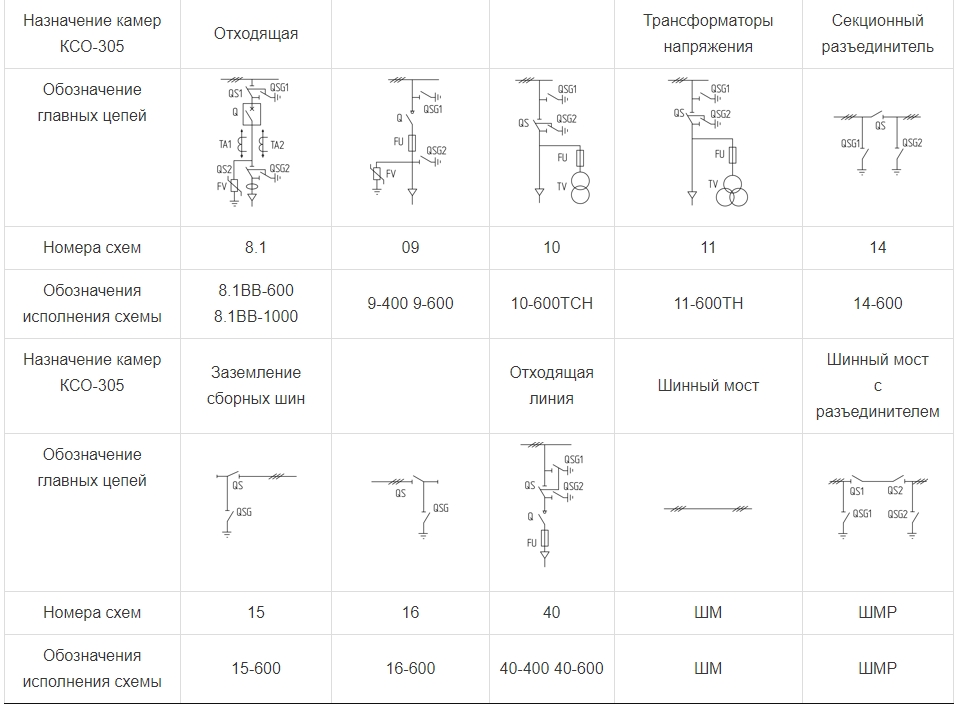

Камеры КСО-305 напряжением 6-10кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50Гц в сетях с изолированной нейтралью. Камеры КСО-305 устанавливаются в закрытых помещениях трансформаторных подстанций, и других местах, недоступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания. Камеры соединяются между собой болтами. Камеры КСО 305 выполняются по схемам главных цепей, приведенным в таблице. Они комплектуются выключателями нагрузки, вакуумными выключателями, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами при двухрядной установке камер. Конструктивно камеры представляют собой сборную металлоконструкцию из гнутых стальных оцинкованных профилей. Внутри камеры размещена коммутационные аппараты главных силовых цепей и аппаратура вспомогательных цепей управления и защит. На фасаде камер расположены приводы выключателей и разъединителей. Конструкция камер КСО 305 обеспечивает сборку всех камер в ряд РУ и соединение главных цепей с помощью сборных шин. Соединение по линейным шинам производится в заводских условиях между камерами, входящими в блоки «секционный выключатель секционный разъединитель». Схемы главных цепей камер КСО приведены в таблице. При двухрядном расположении камер для соединения главных цепей по сборным шинам применяются шинные мосты открытого типа без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 ммили камерах, которые обязательно монтируются крайними в ряду РУ. Ра Шинные мосты КСО 305 выполнены с защитными кожухами. Камеры, занимающая крайние положения в ряду закрывается съемными торцевыми панелями. Сборные шины крайних камер закрываются боковыми шинными экранами. Корпус камер КСО 305 допускает непосредственную приварку его к металлическим заземленным конструкциям.

Технические характеристики КСО 305

Параметр	Значение
Номинальное напряжение, кВ	6; 10
Предельно допустимое значение напряже-ния, кВ	7,2; 12
Номинальный ток главных цепей, А	400,630
Номинальный ток сборных шин, А	630
Номинальный ток электродинамической стойкости главных цепей, кА	51*
Ток термической стойкости главных цепей (при времени протекания 3с), кА	20*
Время термической стойкости ножей заземления, С	1
Номинальный ток встраиваемых трансформаторов тока, А	50-600/5
Номинальное напряжение вспомогательных цепей, В
-оперативных цепей постоянного тока;	–
-оперативных цепей переменного тока:	220
-цепей трансформаторов напряжения;	110
-цепей силового трансформатора	400/230
Габаритные размеры H x L x B, мм, не более
– исполнение 1	2000 х1000 х1000
– исполнение 2	2000 х800 х800
– исполнение 3	2000 х750 х800
Масса, кг, не более	285
* Значения могут уточняться в зависимости от типа встраиваемой аппаратуры
