Камера КСО 317
Описание

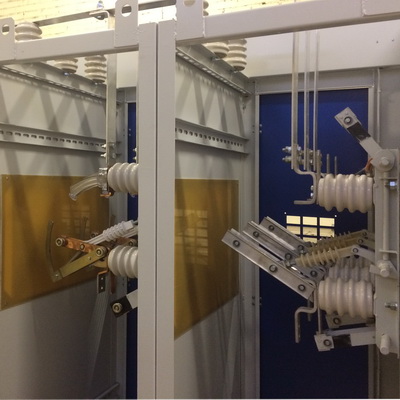

Камера сборная одностороннего обслуживания КСО 317 на напряжение 6 (10) кВ, предназначена для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц в сетях с изолированной или заземленной через дугогасительный реактор нейтралью. КСО 317 представляет собой сварной каркас из гнутых стальных профилей, усиленный ребрами жесткости. Каркас окрашен полимерным порошковым покрытием. На боковой фасадной стойке расположены приводы управления разъединителями. Для визуального контроля положения разъединителей в двери предусмотрены смотровые окна. Сверху на каркасе расположен отдельный отсек, в котором расположен клеммник вторичных цепей. Доступ к силовому оборудованию главных цепей через дверь ,закрываемую на замок. Для заземления камеры снизу со стороны фасада расположен болт заземления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КСО 317
| Параметр | Значение | |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 | |
| Номинальный ток первичных цепей, А | 200; 400; 630 | |
| Номинальный ток плавкой вставки, А | 20; 31,5; 40; 50; 80; 100; 160 | |
| Номинальный ток отключения выключателя нагрузки, А | 800 | |
| Предельный ток термической стойкости (кратковременный ток), кА | 10 | |
| Время протекания тока термической стойкости, с | 1 | |
| Номинальный ток электродинамической стойкости главных цепей, кА | 26 | |
| Изоляция по ГОСТ 1516.1 | нормальная | |
| Номинальное напряжение цепей вторичных соединений, В | переменное | 110; 127; 220 |
| постоянное | 24; 36; 110; 220 | |
| Статическое усилие на рукояти ручного привода при оперировании главными ножами, кгс, не более | 18 | |
Фото и технические характеристики могут отличаться от указанных на сайте.
Схемы КСО 317
