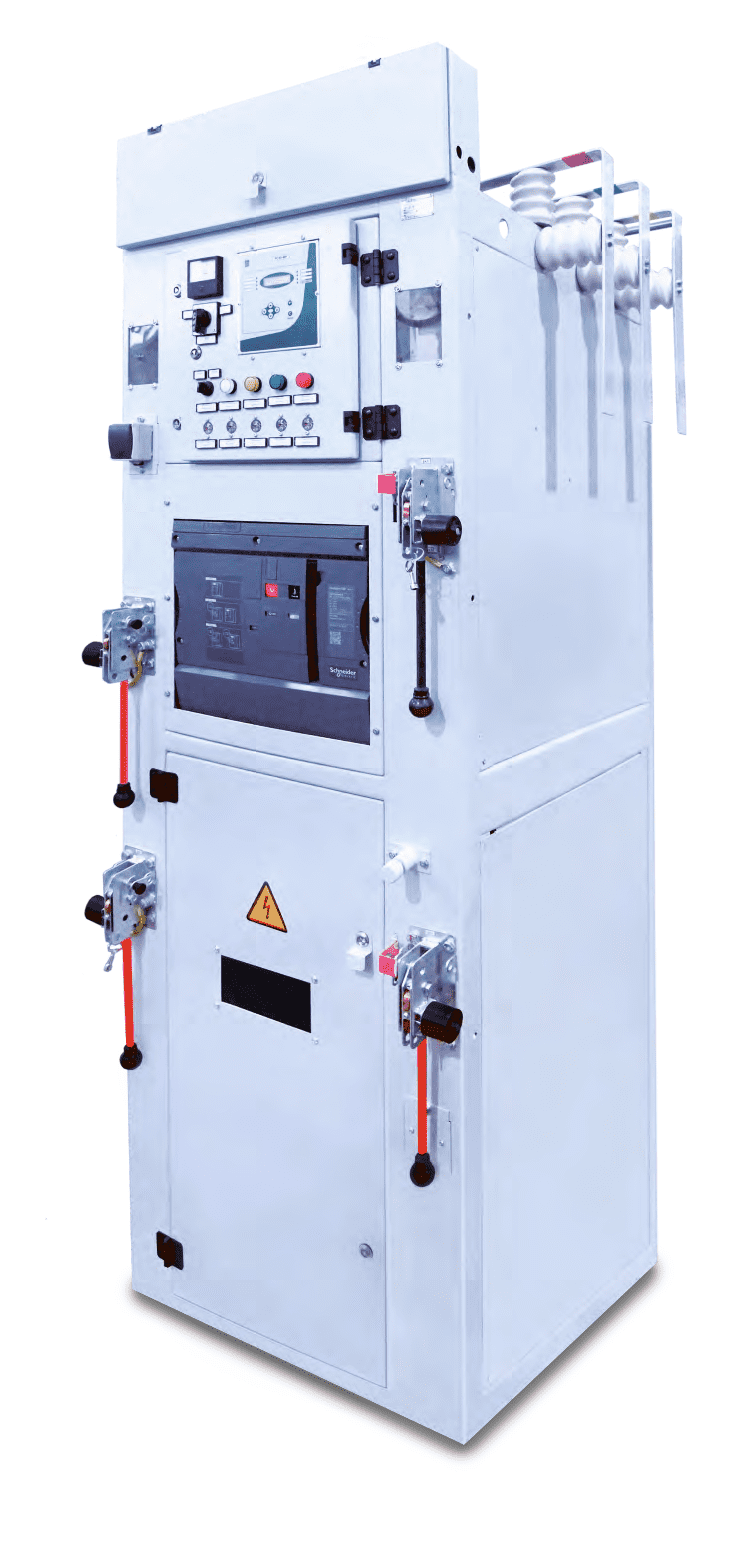

Камера КСО 319 СР

Релейная установка защитного типа – камера сборная КСО-319 СР одностороннего обслуживания, изготовленная в заводских условиях. Предусмотрены стационарно установленные коммутационные аппараты – номинальное напряжение 6, 10 кВ.Предназначение устройства — функционирование в установках сетей 3-фазного переменного тока (частотность 50 Гц) с нейтралью разных типов – изолированная, заземленная – с целью приема и распределения электроэнергии.Возможна двухрядная установка, но тогда в комплектации применяются шинные мосты с разъединительными элементами. Разрешено использование мостов без разъединителей. Расстояние от фасада одной камеры до фасада соседней может быть: 200 см; 250 см; 300 см; 350 см. Для монтажа приводов КСО 319 разъединительных шинных мостов применяется торцевая панель. Камеры сборные одно­стороннего обслуживания серий КСО-319, на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц, предназначенные для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Камеры КСО 319 применяются в качестве распределительных пунктов городских и промышленных подстанциях и других объектов народного хозяйства, а также могут применятьсяв качестве устройства высшего напряжения (УВН) для КТП 10/0,4 мощностью от 25 до 4000 кВА. Камеры сборные одностороннего обслуживания серии КСО-319 соответствуют ТУ У 27.1-40169080-002:2018 «Устройства комплектные распределительные на напряжение от 6 до 10 кВ.».

Технические характеристики КСО 319 СР

Наименование параметра	Значение параметра
Номинальное высшее напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Частота, Гц	50, 60
Номинальный ток главных цепей, А	630, 1000, 1600, 2000
Номинальный ток отключения выключателя, кА	12,5; 20; 31,5
Ток электродинамической стойкости , кА	51
Ток термической стойкости (до 3 с), кА	20
Номинальное напряжение дополнительных цепей, В
-цепи защиты, управления и сигнализации постоянного и переменного тока	~220 (=220)
-цепи трансформатора напряжения	~100
— цепи освещения внутри камер	~36, ~220
-цепи трансформаторов собственных нужд	~220 (~380)
Климатическое исполнение по ГОСТ 15150	УЗ
Номинальный режим работы	Длительный
Способ обслуживания	Односторонний
Вид обслуживания	Периодический

Фото и технические характеристики могут отличаться от указанных на сайте.
