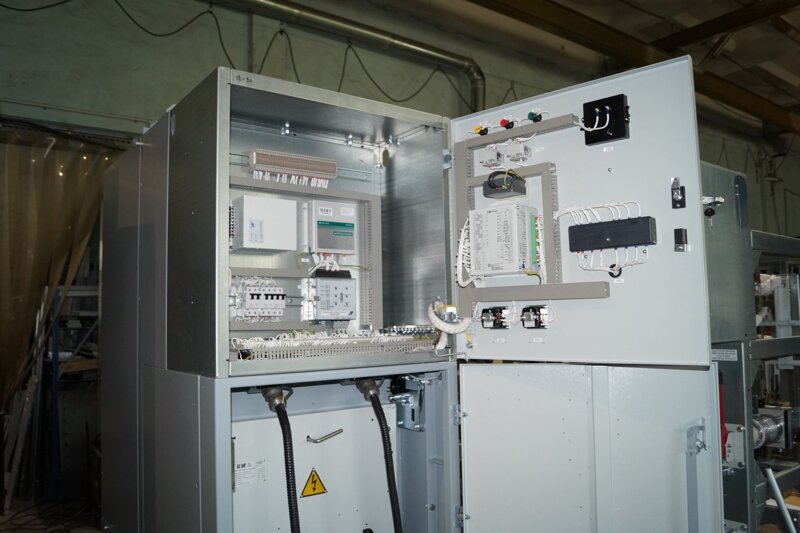

КРУ К-104М

КРУ К-104М

Артикул: KRU000-43424-630 Категория: Метка:
Декада company@dekada-electro.ru +7 (495) 185-60-27 Измайловское ш, д. 71 к. 4г-д, офис VI-гд ком. 165к (Бизнес-центр Измайлово), 105613, Москва

Описание

Устройства комплектные распределительные КРУ К-104М внутренней установки предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6 и 10 кВ.

Технические характеристики КРУ К-104М

Наименование параметра Значение параметра КРУ К-104
К-104М (К-104МС1) К-105 (К-105МС1)

1. Номинальное напряжение (линейное), кВ

 6; 10

2. Наибольшее рабочее напряжение (линейное), кВ

 7,2; 12

3. Номинальный ток главных цепей, А

 400; 630; 800; 1000; 1250; 1600; 2000*

4. Номинальный ток сборных шин, А

 1600; 2000; 3150

5. Типы применяемых выключателей**:
элегазовых
вакуумных
маломасляных

 VF 12
ВВП(ВБП); ВВЭ(ВБЭ); ВБЧЭ; ВБЭК; ВБКЭ; ВВ/TEL ВКЭ		 НАЗ 12.32.50
ВВЭ-10-3150
–

6. Номинальные токи отключения выключателей, встроенных в шкафы КРУ, кА:
элегазовых
вакуумных и маломасляных

16; 20; 31,5; 50
4; 20; 31,5

50
31,5

7. Ток термической стойкости (трехсекундный для главных цепей; односекундный для заземляющих ножей), кА

 4; 20; 31,5; 40*** 31,5; 40***

8. Номинальный ток электродинамической стойкости главных цепей, кА

 10; 50; 80; 128*** 80; 128***

9. Номинальный ток плавких вставок для шкафов КРУ, А, при напряжении, кВ:
6
10

80;
20

 –

10. Ток ХХ, отключаемый разъемными контактными соединениями, А, при напряжении, кВ:
6
10

0,6;
0,4

 –

11. Номинальная мощность встраиваемых трансформаторов собственных нужд (ТСН), кВ·А

 40 –

12. Номинальное напряжение вспомогательных цепей, В:
постоянного тока
переменного тока

 220
220

13. Габаритные размеры шкафов КРУ, (ширина ? глубина ? высота), мм

 750 ? 1150(1320, 1435) ? 2432**** 1125(1000) ? 1450(1410) ? 2100*****

14. Масса шкафа (в зависимости от исполнения), кг

 680–880 930–1330

* Шкафы для ввода без выключателей на секцию изготовляются на номинальные токи до 2000 А.
** Основные технические данные выключателей и их приводов даны в приложении 2.
*** Токи термической стойкости 40 кА и электродинамической стойкости 128 кА относятся к шкафам КРУ с элегазовыми выключателями.
**** Ширина шкафов с кабельными вводами внизу 1320 мм; ширина шкафов с элегазовыми выключателями 1435 мм.
***** Ширина шкафов с элегазовыми выключателями 1000 мм и глубина 1410 мм.
