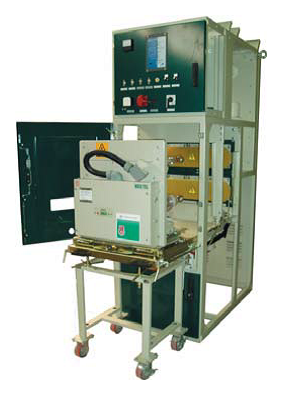

КРУ К-107

Шкафы КРУ К-107МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ с изолированной или заземленной через дугогасящий реактор нейтралью. Шкафы КРУ К-107 предназначены для применения в электроустановках, расположенных в районах с умеренным климатом в условиях, предусмотренных для климатического исполнения «У», категории размещения 3 по ГОСТ 15543.1-89 и ГОСТ 15150-69 для атмосферы типа II.

Технические характеристики КРУ К-107

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	6; 10
Наибольшее рабочее напряжение, кВ	7,2; 12
Номинальный ток сборных шин, А	1000; 1600; 2000; 3150
Номинальный ток главных цепей шкафов КРУ с выключателями, А	630; 1000; 1600
Номинальный ток главных цепей шкафов КРУ с трансформаторами напряжения, силовыми трансформаторами и предохранителями, А	630
Номинальный ток отключения выключателя, встроенного в КРУ, кА	12,5 (только для ВВ/TEL); 20; 25; 31,5
Ток термической стойкости (кратковременный ток) в течение 3с, кА	12,5; 20; 25; 31,5
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ (амплитуда), кА	32; 51; 65; 81
Допустимое время протекания тока термической стойкости, с	3
Номинальное напряжение вспомогательных цепей, В: защиты, управления и сигнализации постоянного и переменного тока; цепей трансформаторов напряжения; цепи освещения внутри шкафов; цепи трансформаторов собственных нужд;	220 100 36 220; 380
Номинальный ток плавких вставок силового предохранителя, А	2 ÷ 100
