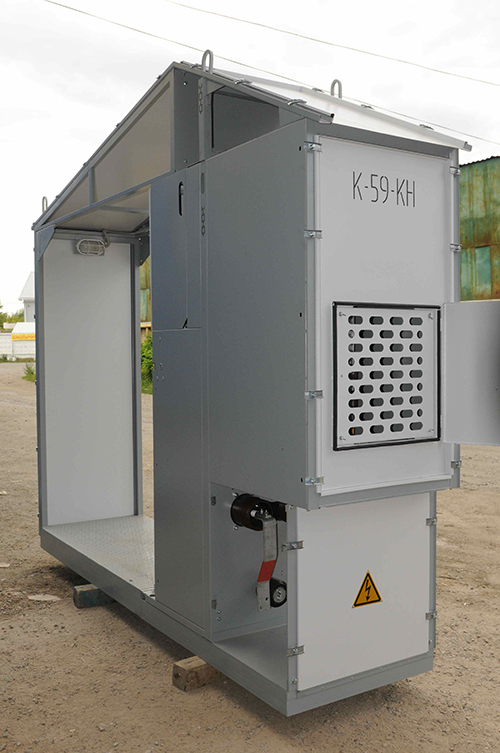

КРУ К-59

Комплектные распределительные устройства серии КРУ К-59 предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6 и 10 кВ. Применяются для комплектования распределительных устройств напряжением 6 и 10 кВ подстанций, включая комплектные трансформаторные подстанции 35/6-10 кВ, 110/6-10 кВ и 110/35/6-10 кВ. КРУ серии К-59 не предназначено для работы в устройствах и установках специального назначения, например, электропечных установках, экскаваторах, корабельных и судовых распределительных устройствах. Предприятие постоянно совершенствует свою продукцию, поэтому могут быть некоторые расхождения между описанием камер КРУ серии К-59 и фактическим их исполнением.

Технические характеристики КРУ К-59

Наименование параметра	Значение
Номинальное напряжение (линейное), кВ	6; 10
Наибольшее рабочее напряжение (линейное), кВ	7,2, 12
Номинальный ток главных цепей КРУ, А	630, 1000, 1600, 2000, 2500, 3150
Номинальный ток сборных шин, А	1000, 1600, 2000, 2500, 3150
Номинальный ток отключения высоковольтного выключателя, кА	20,0, 31,5
цепей защиты и сигнализации переменного тока	220
цепи трансформаторов напряжения	100
цепи трансформаторов собственных нужд	380, 220
цепи освещения внутри КРУ	36
