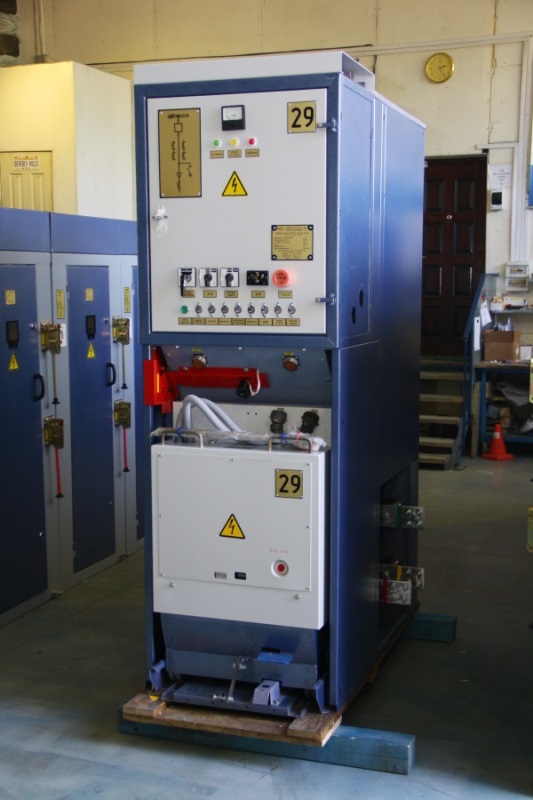

КРУ К-61
Декада
company@dekada-electro.ru
+7 (495) 185-60-27
Измайловское ш, д. 71 к. 4г-д, офис VI-гд ком. 165к (Бизнес-центр Измайлово), 105613, Москва
Описание
Комплектные распределительные устройства К-61 (105)СЭ предназначены для приема и распределения электрической энергии трехфазного тока промышленной частоты 50 Гц и 60 Гц напряжением 6(10)кВ на токи 630-3150А в системе собственных нужд тепловых и атомных электростанций, распределительных устройств, подстанций промышленных и других объектов народного хозяйства.
Технические характеристики КРУ К-61
| Наименование параметра | Значение параметра |
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей КРУ, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток трансформаторов тока, А | 200; 300; 600; 800; 1000; 2000; 3000 |
| Номинальный ток сборных шин, А | 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток отключения высоковольтного выключателя, кА | 20,0; 31,5 |
| Номинальное напряжение вспомогательных цепей,В: – цепи защиты и сигнализации переменного тока – цепи трансформаторов напряжения – цепи трансформаторов собственных нужд – цепи освещения снаружи КРУ – цепи освещения внутри КРУ |
220 100 380; 220 220 36 |
| Вид изоляции | воздушная, комбинированная |
| Уровень изоляции по ГОСТ 1516.3 | нормальная “б” |
| Изоляция ошиновки | с неизолированными шинами, с изолированными шинами, с частично изолированными шинами |
| Система сборных шин | с одной системой сборных шин |
