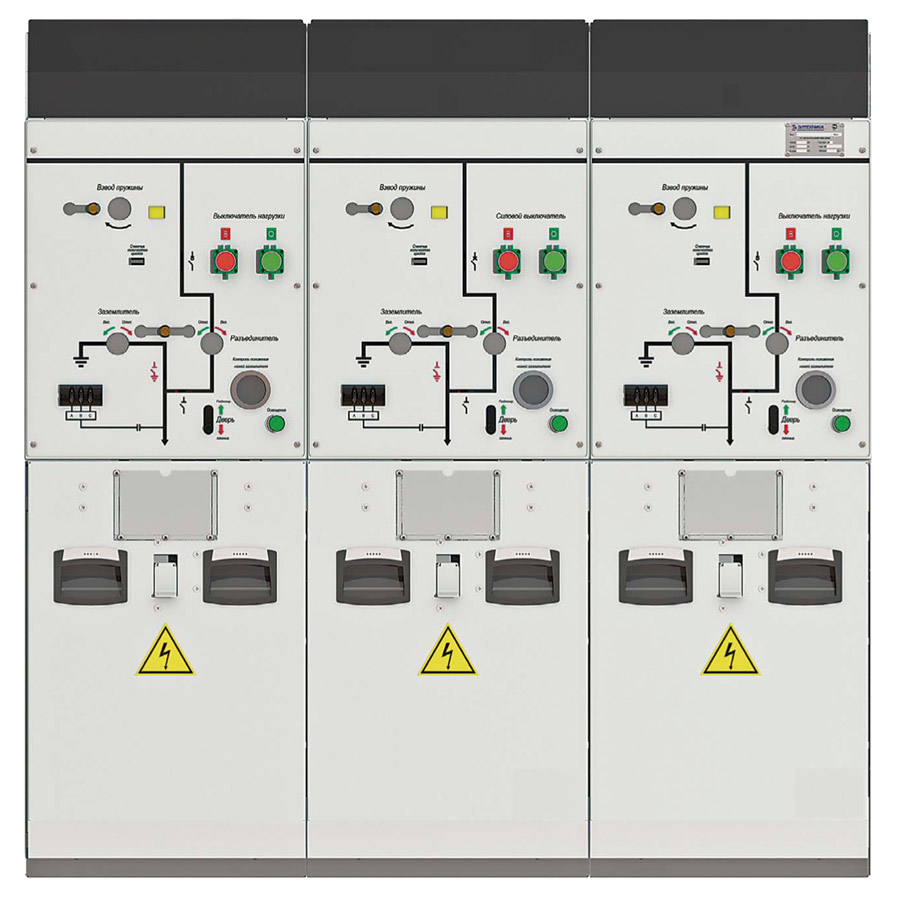

КРУ-Т
Описание
Комплектное распределительное устройство с твердой изоляционной системой КРУ Т предназначено для использования в сетях вторичного распределения электроэнергии. Модульная конструкция КРУ-Т обеспечивает как возможность изготовления классических необслуживаемых моноблоков, в том числе для использования в сетях Smart Grid, так и кастомизацию изделия под нужное количество присоединений и тип релейной защиты в соответствии с требованиями заказчика. Безопасность персонала обеспечивается не только встроенными блокировками, которые препятствуют совершению неправильной операции, но и отсутствием элегаза в качестве среды дугогашения в комбинированном коммутационном модуле КРУ-Т. Последнее позволяет экплуатирующей организации: – отказаться от периодических проверок давления SF6 и поддержания его необходимого уровня в корпусе изделия; – снизить риски для населения в случае установки КРУ-Т на трансформаторных подстанциях в жилых районах, торговых центрах, предприятиях легкой промышленности; – упростить процедуру утилизации оборудования в конце его срока службы.
Технические характеристики КРУ-Т
Характеристика КРУ-Т |
Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Испытательное напряжение (промышленной частоты), кВ | 42 |
| Номинальная частота, Гц | 50 |
| Номинальный ток главных цепей, А | 1000 |
| Номинальный ток сборных шин, А | 1250 |
| Номинальный первичный ток встроенных трансформаторов тока, А | 50; 100; 150; 200; 300; 400; 600; 800; 1000 |
| Номинальный ток отключения встроенной вакуумной камеры, кА | 20 |
| Ток термической стойкости, кА | 20 |
| Предельный сквозной ток (амплитудное значение), кА | 51 |
| Грозовой импульс, кВ | 75 |
| Время протекания тока термической стойкости, с: | 3 |
| Номинальное напряжение вспомогательных цепей, В: переменного оперативного тока постоянного оперативного тока |
220 220 |
| Габаритные размеры, мм: высота без учета канала межкабельных соединений высота с учетом релейного шкафа и канала меж кабельных соединений глубина (в основании) глубина (по фасаду) ширина |
1600 2200 793 840 400 |
| Масса, кг | 390 |
| Вид управления | Местное, дистанционное |
| Степень защиты оболочки со стороны фасада и боковых стенок по ГОСТ 14254-96 | IP30 |
| Степень защиты высоковольтных токоведущих частей по ГОСТ 14254-96 | IP54 |
| Вид изоляции | В твёрдой оболочке |
| Вид линейных высоковольтных присоединений | Кабельный |
| Сопротивление изоляции полностью собранных главных цепей при напряжении 2500 В, не менее, Мом | 1000 |
| Высота над уровнем моря, м | 3000 |
| Условия обслуживания | Одностороннее обслуживание |
КРУ-Т для трансформаторных подстанций
В ячейке КРУ-Т все токоведущие элементы и контактные соединения изолированы. Вакуумные камеры, неподвижные и подвижные контакты разъединителя размещаются в корпусах из твердого полиамидного (поликарбонатного) изоляционного материала, каждая фаза в отдельном корпусе. Подвижные и неподвижные контакты заземлителя также размещены в специальных изоляционных стаканах, установленных на корпусах фаз.
Фасадная часть корпуса ячейки КРУ-Т изготовлена из стали с порошковым покрытием, задняя и боковые стенки, поддон и релейный шкаф — из оцинкованной стали. Несущие элементы корпуса собраны на стальных запрессованных шпильках.
