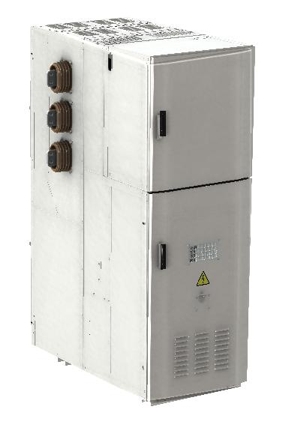

КРУ ВМ-10
Декада
company@dekada-electro.ru
+7 (495) 185-60-27
Измайловское ш, д. 71 к. 4г-д, офис VI-гд ком. 165к (Бизнес-центр Измайлово), 105613, Москва
Описание
Камеры комплектного распредустройства напряжением 6-10 кВ серии ВМ-10 применяются для приема и распределения электроэнергии переменного трехфазного тока частотой 50 Гц в сетях с изолированной или заземлённой нейтралью.
Камеры КРУ ВМ-10 применяются в:
– закрытых распредустройствах (ЗРУ) комплектных трансформатор-ных подстанций (КТП);
– электроподстанций промышленных предприятий;
– распредустройствах собственных нужд электростанций;
– объектах коммунального хозяйства;
и иных объектов электроснабжения.
Камеры КРУ ВМ-10 устанавливаются как в капитальные здания ЗРУ, так и в специальные быстро-монтируемые модули полной заводской готовности.
Технические характеристики КРУ ВМ-10
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток сборных шин, А | 630; 1000; 1600; 2000; 2500; 3150 |
| Номинальный ток отключения выключателей, встроенных в КРУ, кА | 20; 25; 31,5 |
| Ток термической стойкости, кА | 20; 25; 31,5 |
| Время протекания тока термической стойкости, с:
– для главных цепей |
3 |
| Ток электродинамической стойкости (амплитуда), кА | 51; 81 |
| Номинальное напряжение вспомогательных цепей, В | до 220 |
| Степень защиты по ГОСТ 14254 | IP4X |
| Габаритные размеры шкафов, мм:
– ширина |
750; 900; 1125 |
| Масса, кг | 480 – 950 |
