Щит управления насосами пожаротушения АСУ-ПТ
Описание
Щит управления пожаротушением (АСУ-ПТ) предназначен для автоматизированного управления группой пожарных насосных агрегатов с асинхронными электродвигателями.
Основные функции щита пожаротушения АСУ-ПТ:
- при работе в автоматическом режиме и получении сигнала «Пожар» от ППКП или сигнала от УДП прибор переходит в режим запуска насосных агрегатов;
- автоматическое подключение второго и так далее до шестого насосного агрегата в случае нехватки производительности одного или нескольких насосных агрегатов;
- управление жокей насосом, поддерживая заданное давление в напорном трубопроводе;
- управление задвижкой в автоматическом и ручном режимах;
- контроль целостности внешних линий связи;
- обеспечение контроля напряжения питающих линий;
- управление и мониторинг параметров АСУ-ПТ осуществляется при помощи сенсорной панели оператора;
- диспетчеризация осуществляется посредством Ethernet с помощью бесплатного ПО Контар АРМ;
- защитные функции насосной станции включают в себя защиту от сухого хода насосов, защиту трубопроводов от гидравлического удара, защиту от перегрузки и короткого замыкания на выходе преобразователя частоты или устройства плавного пуска и так далее;
- диапазон мощностей составляет от 0,37 до 132 кВт, как в ручном, так и в автоматическом режиме.
| Род тока питающей сети | переменный |
| Номинальная частота сети | 50 Гц |
| Номинальное напряжение станции | 380…400 В 3-фазное |
| Коэффициент полезного действия номинальный, о. е. | 0,8…0,95 |
| Коэффициент мощности номинальный, о. е. | 0,88 – 0,92 |
| Степень пылевлагозащищенности станции по МЭК529 не менее | IP54 |
Описание
Автоматическая система управления предназначена для автоматизированного управления группой насосных агрегатов с асинхронными электродвигателями, работающих в системе водяного пожаротушения.

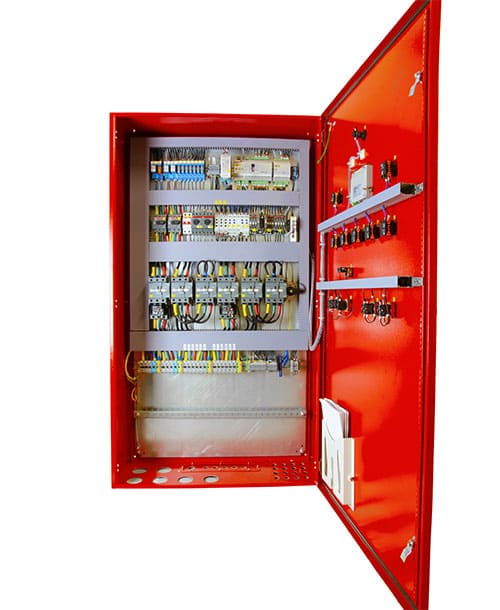

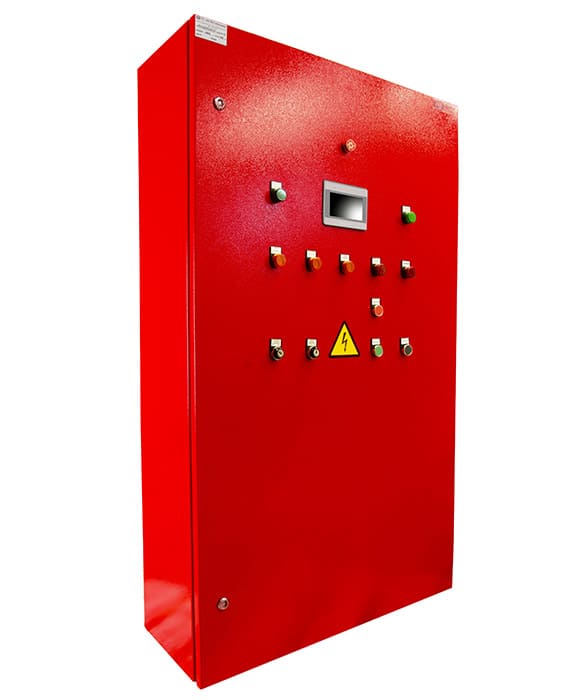

Прибор представляет собой шкаф управления пожарными насосами, электрозадвижкой и жокей насосом. Управление системой осуществляется посредством логического контроллера. Прибор обеспечивает работу в автоматическом или ручном режимах.
Для осуществления локального управления и мониторинга параметров прибора на дверце шкафа управления устанавливается цветная сенсорная панель оператора. Имеются модификации с преобразователями частоты и с устройствами плавного пуска, также есть возможность установки АВР на вводе, как на контакторной основе, так и на моторноприводных выключателях.
При проектировании электрооборудования объекта не требуется разрабатывать дополнительные схемы для данной пожарной станции АСУ, достаточно в однолинейной схеме ВРУ указать полное название, отразить количество вводных линий, пожарных насосных агрегатов, при наличии жокей насоса и электрозадвижки.
При проектировании автоматизации и тепломеханической части проекта необходимо учесть элементы по схеме внешних соединений.
Системы управления АСУ-ПТ представляют собой разновидность серии шкафов управления насосными агрегатами.
| Таблица диапазона мощностей прибора пожаротушения | |
| Наименование электродвигателей | Диапазон мощностей электродвигателей, кВТ |
| Пожарные насосы | 0,37…132 |
| Электрозадвижка | 0,18…2,2 |
| Жокей насос | 0,37…5,5 |
